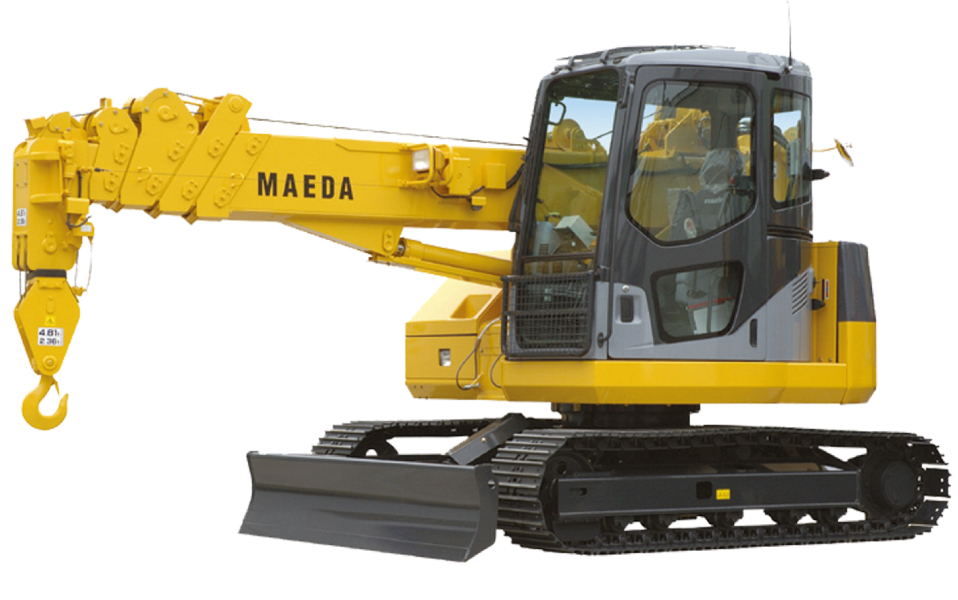

LC785 er Maedas nest minste Crawler Crane med en løftekapasitet på 4,9 tonn. Den luftkondisjonerte førerhus er et behagelig sted å være mens man arbeider med maskinen, og en stor fordel for sluttbrukere. Denne maskinen har nesten ingen hekksving, og er dermed ledende i klassen for sikkerhet på arbeidsplassen. - Dozerskjær
- 2000kg Pick & Carry Duty
- Fly Jib-muligheter
- Minimal hekksving
- Helt lukket luftkondisjonert førerhus
- Stålbelter
- Variable (høy/lav) ganghastigheter
- Programmerbar momentbegrenser
- Hydrostatisk overføring
- 4-blokks / 2-blokks krokblokk
- Veltesensor/-alarm
- Kraftig toghastighets vinsj og hydraulisk skivebrems
- Alternative tillegg:Fly Jib, enkeltblokk-krok, gummisko, dreiebegrenser.
|

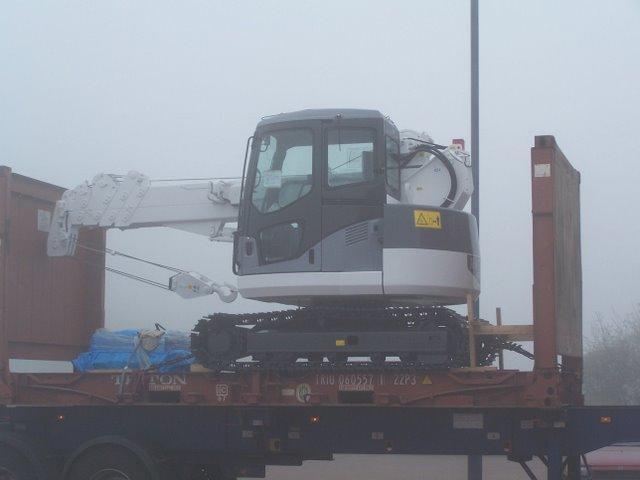

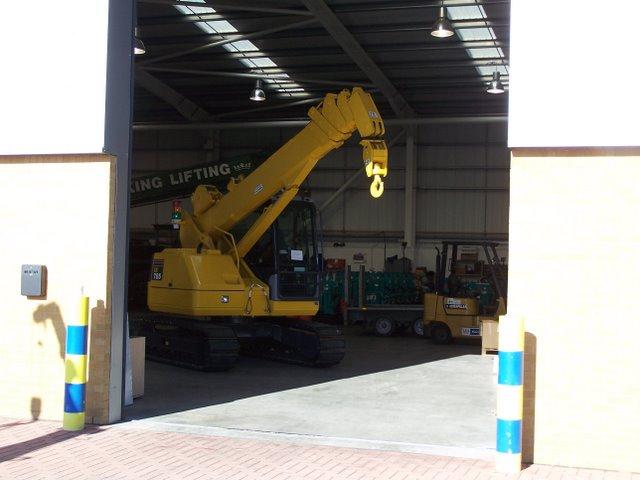

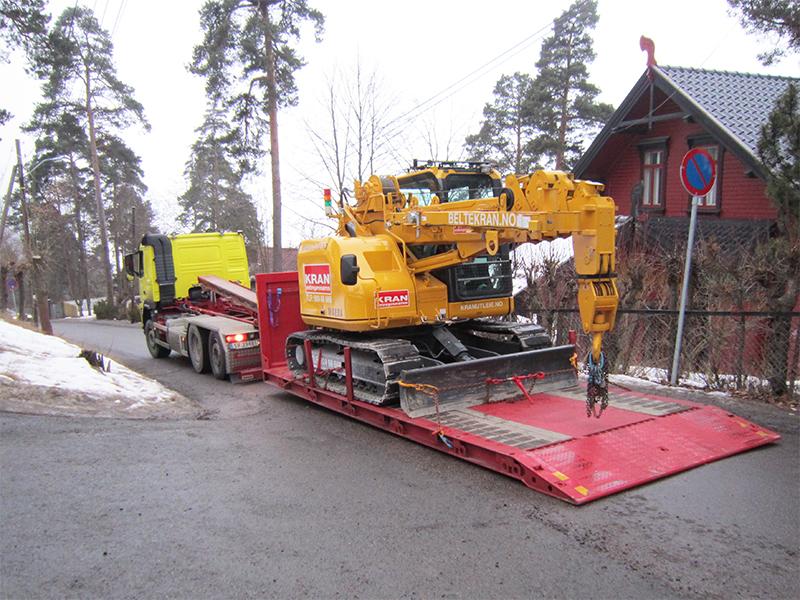

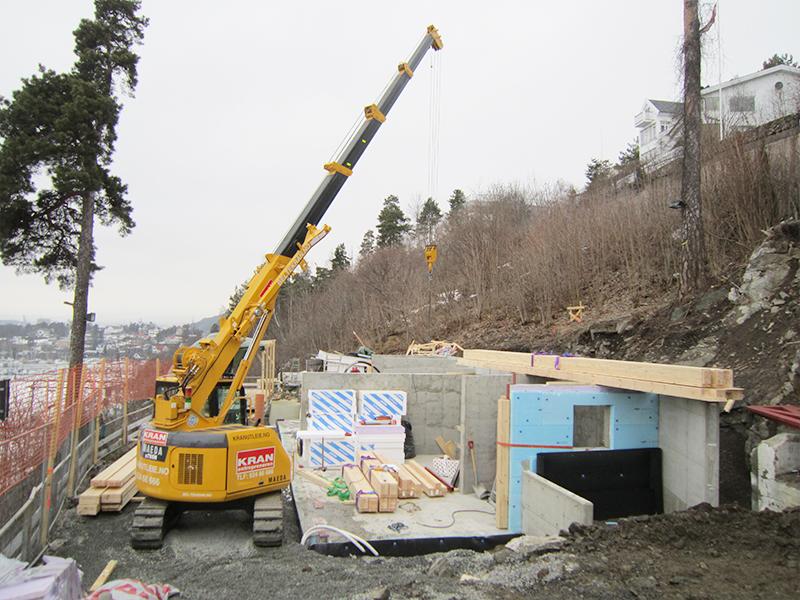

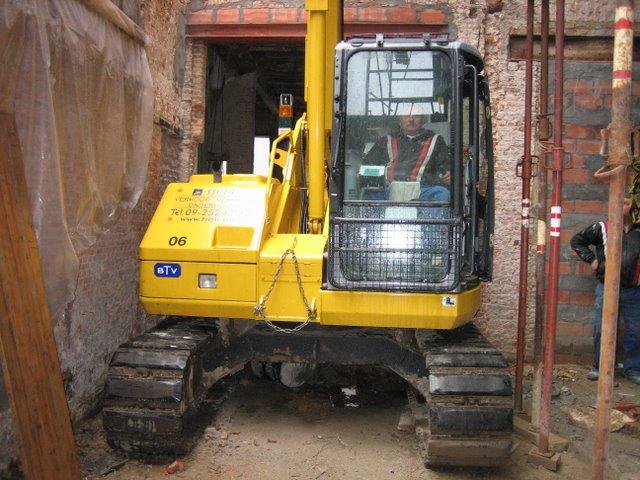

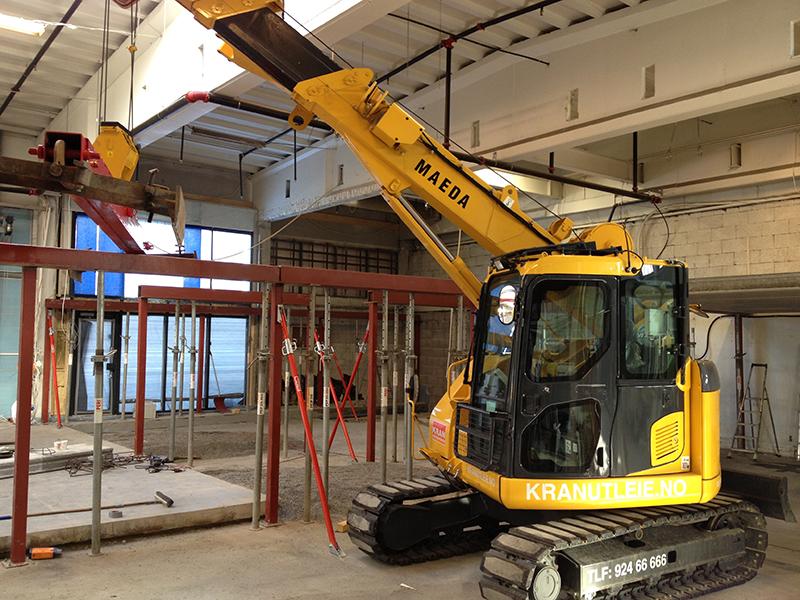

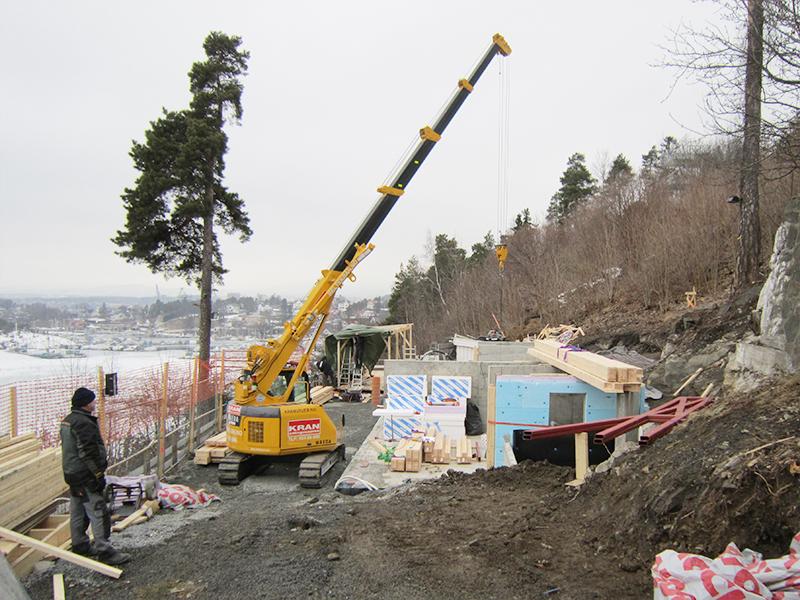

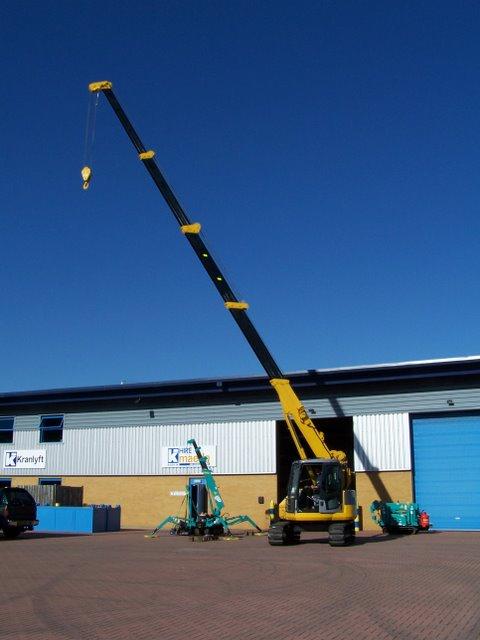

Klikk på bildet for større bilde |  |
Løftekapasitet | 4,9 tonn x 2,1 m |
Dimensjoner
(mm) | Høyde: 2685
Bredde: 2350
Lengde: 5005
Vekt: 10.250 kg |
| Spesifikasjon | | Krankapasitet | 4,9 t x 2,1m | | Maks. arbeidsradius | 14,52m x 200kg | | Maks. løftehøyde | 16,35m x 1400kg (20,3m x 430kg with fly jib) | | Krokhastighet | To hastigheter 27/39 m/min. (4 blokker, 4. lag) | | Enkeltlinjehastighet | To hastigheter 108/156 m/min. (4. lag) | | Heiswire | IWRC 6 x Fi (29) Ø 10mm x 115m | Teleskopisk system
Bomlengde
Teleskophastighet
Bomtype |
4,63 m - 15,63 m
11 m / 24,5 sek
Helautomatisk 5-delt pentagonal teleskopisk bom | Bom-heisesystem
Heisevinkel/-hastighet |
- 2º to 80º (12,5 sek.) | Dreiesystem
Dreievinkel/-hastighet |
360º kontinuerlig / 2,4 o/min | | Drev | Begge sider med uavhengig styringskontroll, hydraulisk stempelmotor med innebygd automatisk brems, planet-reduksjonsgir,
kjedehjulsbelte. | Framdriftshastighet
Kjørehastighet - lav
Kjørehastighet - høy
Stigeevne
Beltelengde x bredde
Marktrykk |
0 - 2,5 km/t
0 - 3,8 km/t
20º
1 870 mm x 450 mm
0,51 kgf / cm² (0,52 kgf / cm² with fly jib) | Motor
Modell
Type
Nominell effekt
Drivstoff / drivstofftank-kapasitet |
Komatsu S4D95LE-3-A
4-sylindret diesel, vannkjølt, direkteinjeksjon
40,5 kW (55 PS) / 1850 o/min
Diesel / 141 l | Dimensjoner
Lengde x bredde x høyde
Vekt |
5005 mm x 2350 mm x 2685 mm
10 250 kg | | Standardutstyr | Indikator for sikker last, stålbelter, 4-blokks / 2-blokks krokblokk, arbeidslys, timeteller og hellingsalarm. | | Tilleggsutstyr | Enkeltblokk-krok, gummiputer (300 kg), fly-jib. |
|
| | Diagram, samlet størrelse |
Klikk på bildet for større bilde |

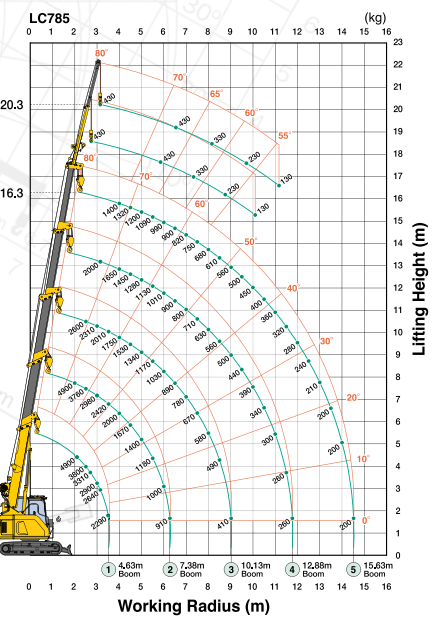

| Arbeidsrekkeviddediagram |
Klikk på bildet for større bilde |

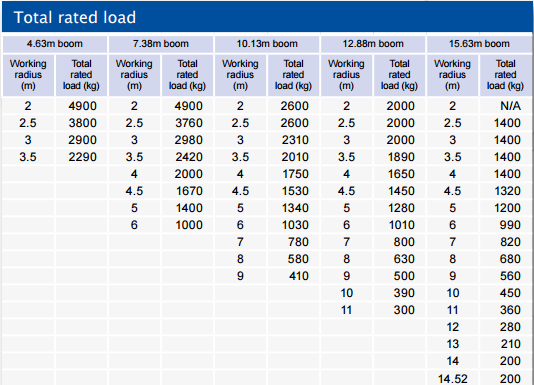

| Diagram, total nominell last |
Klikk på bildet for større bilde |
|
|
|
