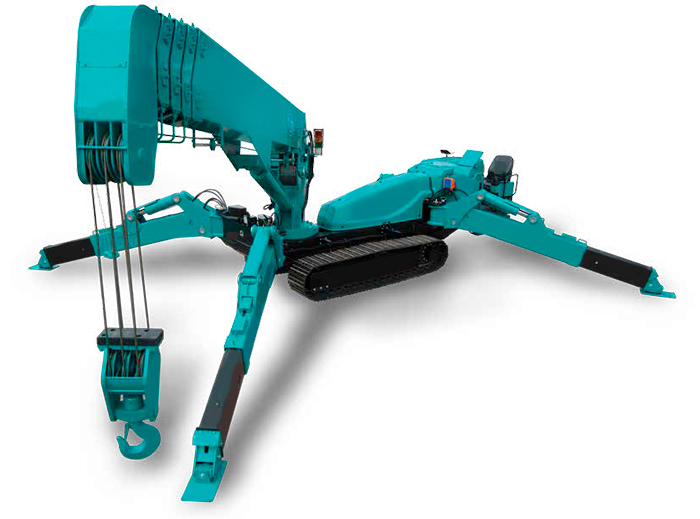

Maeda Minikran MC 815

MC815 er en av Maedas fremste modeller med en massiv løftekapasitet på 8.09 tonn. Det er Maedas sterkeste minikran per dags dato. I tillegg har kranen en løftehøyde på 19,6 meter, og hele 25,5m med jibbkrok. MC815 har en 10,4" LCD touch-screen og med sin "pick and carry"-funksjon på 1000kg får du en allsidig kran med fremragende løftekapasitet. Med hydraulisk 2-sylyndret jibbkrok er maksimal løftehøyde 25.5m. En helt ny "Searcher hook" for vekt opptil 1000kg gjør kranen best i klassen.

Nytt for denne modellen er strømløftemodus, multiuriggermodus og fjernstyring via joystick, selvutjevningsfunksjon, automatisk kranstamme via fjernkontroll og en IIIB-stegs EU-godkjent miljøvennlig motor.


  • 8.09 tonn maxkapasitet
  • 19.6m max løftehøyde
    25.5m med flyvekrok
  • 1000kg plukk og bære-tjeneste
  • Kran/utrigg internlås-system
  • 10,4" LCD monitor med touchscreen
  • Automatisk lagring
  • Energisparesystem
  • Tilt sensor/alarm
  • Datalogg
  • Multi utriggsmodus
  • Fjernstyring med joystick
  • 2-års garanti



Klikk på bildet for større bilde


 Løftekapasitet8,09 tonn x 2,4 m

Motoralternativer

Diesel
Diesel/elektrisk

Dimensjoner
(mm)

Høyde: 2490
Bredde: 1670
Lengde: 5900
Vekt: 9460 kg (9700kg med elektrisk motor)


Spesifikasjon
Krankapasitet8.09t x 2.4m
Maks. arbeidsradius18.8m x 340kg
Maks. løftehøyde19,6m x 2390kg
(25,5m x 1000kg)
Krokhastighet20.6 m/min. (4 blokker, 6-lags)
Enkeltlinjehastighet123.6 m/min. (4-lags)
HeiswireIWRC 6 x Fi (29) Ø 10mm x 150m
Teleskopisk system
Bomlengde
Teleskophastighet
Bomtype

5.52m – 19.4m 13.88m/52 sec
Helautomatisk 5-delt pentagonal teleskopisk bom
Bom-heisesystem
Heisevinkel/-hastighet

0 - 80º / 22.9 sek.
Dreiesystem
Dreievinkel/-hastighet

360º kontinuerlig / 2,5 rpm
Utriggersystem
Type

Maks utpakkete dimensjoner

Forlenger og oppsett med hydrauliske ventiler
(lengde) 6770 mm (front) 6300 mm
(bak) 6520 mm
Framdriftssystem
Drev

Kjørehastighet
Stigeevne
Beltelengde x -bredde
Marktrykk

Hydrostatisk type, trinnløst forover og bakover
0 - 3,2 km/t
23º
2245mm x 400 mm

0,53 kgf / cm²
0,54 kgf / cm² med elektrisk motor
Motor
Modell
Type
Nominell effekt
Startmetode
Drivstoff / drivstofftank-kapasitet

YANMAR 4TNV88C-NMB
4 sylindret vannkjølt diesel
30.5 kW / 2500 o/min
Elektrisk
Diesel / 70L
Elektrisk motor MC815
Type
Størrelse

3-fase induksjonsmotor 350V 15kW
Lukket viftekjølt motor (30 Hz - 60 Hz) utstyrt med energisparemodus
Lasteindikator for sikkerhetLaget spesielt for Meada Mini kraner med fullt programmerbart arbeidsmodus
Dimensjoner
MC815


Vekt

Høyde: 2490
Lengde: 5900
Bredde: 1670

9460 kg (9700kg med elektrisk motor)
Standardutstyr

Arbeidslys
Tilt-alarm
Hydraulisk sikkerhetsventiler
Joystick radio-fjernstyring

6- / 4- / 2-falls krokblokk

Front og venstre-sidekamera

TilleggsutstyrAlle tillegg

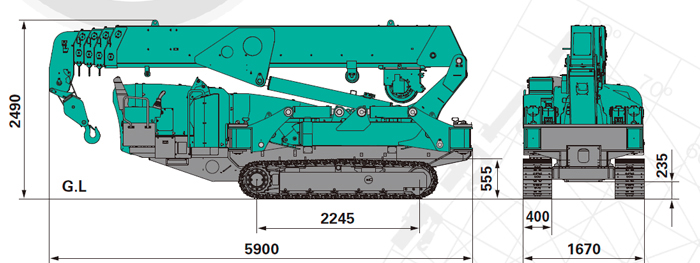

Diagram, samlet størrelse




Klikk på bildet for større bilde

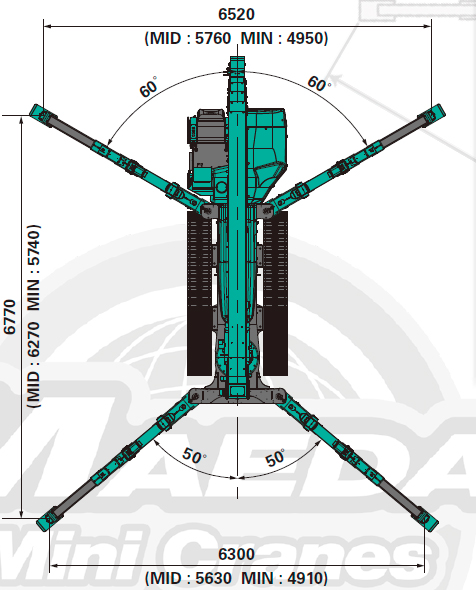

Utriggerstørrelsesdiagram

Klikk på bildet for større bilde

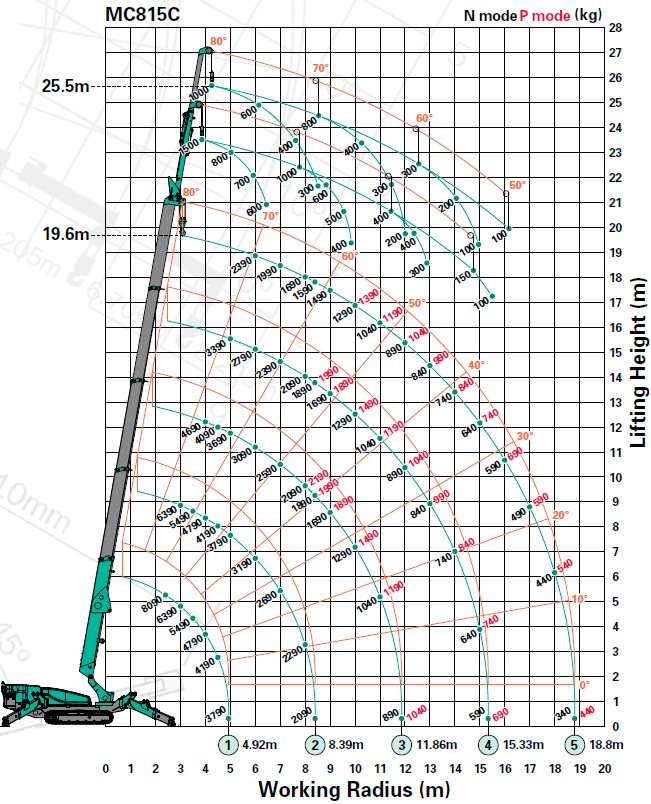

Arbeidsrekkeviddediagram


Klikk på bildet for større bilde

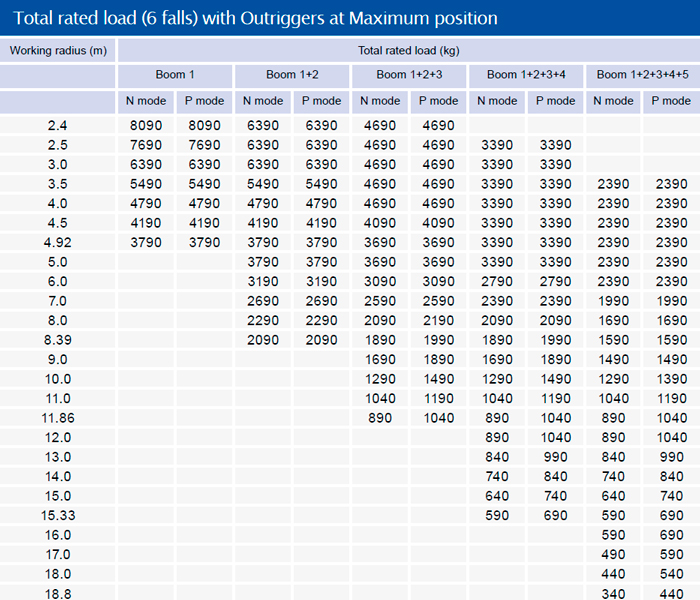

Diagram, total nominell last


Klikk på bildet for større bilde
