Maeda Minikran - MC 285CWME-3

MC285-3 gjør selv de mest populære modellene av minikranene underlegne. Multi-posisjons utriggersystemet er kontrollert av momentbegrensning, slik at operatøren kan sette utrigger i ulike posisjoner og fortsatt løfte med makskapasitet mellom utriggerne som er fullt utstrakt. Ny funksjonalitet for denne modellen inkluderer også slew angel limit setting, nytt 7" LCD display, HBC radio fjernkontroll og avtagbar elektrisk motor. Yanmar dieselmotoren overholder de nye standardforskriftene for utslipp (EU stage V) som er gjeldende fra januar 2019. Sikkerhetsfunksjoner inkluderer en dobbeltblokk-krok (4/2) som standard og kranen er raskere og enklere å håndtere enn tidligere.



  • Multi utrigger-posisjon som styres
    av momentbegrenser
  • Toppkjøringsbryter
  • HBC radio fjernkontroll
  • Variable utriggsposisjoner
  • Veltesensor/-alarm
  • Kraftig 2 hastighets vinsj med hydraulisk skivebrems
  • Slank bredde - 750mm
  • Valgfrie tillegg: søkekrok, hvite gummibelter, enkeltblokk-krok, dobbeltblokk-krok


Klikk på bildet for større bilde



 Løftekapasitet2,82 tonn x 1,4 m

Motoralternativer

Diesel
Diesel/elektrisk

Dimensjoner
(mm)

Høyde: 1470
Bredde: 750
Lengde: 3285
Vekt: 2160 kg


Spesifikasjon
Krankapasitet2.82t x 1.4m
Maks. arbeidsradius8.205m X 0.15t
Maks. løftehøyde bakke
-under bakkenivå
- under bakkenivå m/hjelpevinsj
8,7 m x 550 kg
-10,1m
-100m (enkeltfall)
Krokhastighet9.3m/min (4 blokker, 4. lag)
Enkeltlinjehastighet32 m/min. (4. lag)
HeiswireIWRC 6 x Fi (29) Ø 7 mm x 48 m
Teleskopisk system
Bomlengde
Teleskophastighet
Bomtype

2,535 m - 8,575 m
6,04 m / 22 sek.
Helautomatisk 5-delt pentagonal teleskopisk bom
Bom-heisesystem
Heisevinkel/-hastighet

0 - 80º / 14 sek.
Dreiesystem
Dreievinkel/-hastighet

360º kontinuerlig / 0.88rpm
Utriggersystem
Type

Maks utpakkete dimensjoner

4 multi-posisjonsbokstype med stengeventiler
(lengde) 4782 mm x (front) 4718 mm x (bak) 3990 mm
Framdriftssystem
Drev

Kjørehastighet
Stigeevne
Beltelengde x -bredde
Marktrykk

Hydraulisk, trinnløst forover og bakover
0 - 2,2 km/t
20º
975 mm x 200 mm

0,50 kgf / cm²  (0,54,3kgf / cm² CRME)
Motor
Modell
Type
Nominell effekt

Startmetode
Drivstoff / drivstofftank-kapasitet

Yanmar 2TNV70-NMBA
2 sylindret viftekjølt diesel
Invertersystem (30-60hz)
7.4 kW / 2500 o/min
Elektrisk
Diesel / 12L
Elektrisk motor MC285CRME
Type
Størrelse


Helt lukket viftekjølt motor
5,5 kW 4 P 400 V
FjernstyringssystemKabelfjernstyring, mikrohastighetsmodus ,
utriggerdrift.
Dimensjoner
MC285CWM-3
Lengde x bredde x høyde
Vekt
MC285CWME-3
Lengde x bredde x høyde
Vekt



2800 mm x 750 mm x 1470 mm
1990 kg

3285 mm x 750 mm x 1440 mm

2160 kg
Standardutstyr







Sikkerhetsutstyr
Hvite gummibelter, enkeltblokk-krok, toblokk-krok, søkekrok (300 kg maks. kapasitet, vekt omtrent 30 kg), radiofjernstyring.

Overvind-beskyttelse, vinkelindikator, hydraulisk sikkerhetsventiler, stålvaier latch, nivå, hellingsalarm for maskin, EMO switch,  arbeidsstatuslampe, datalogg, kran og utrigger låsenhet
TilleggsutstyrAlle tillegg

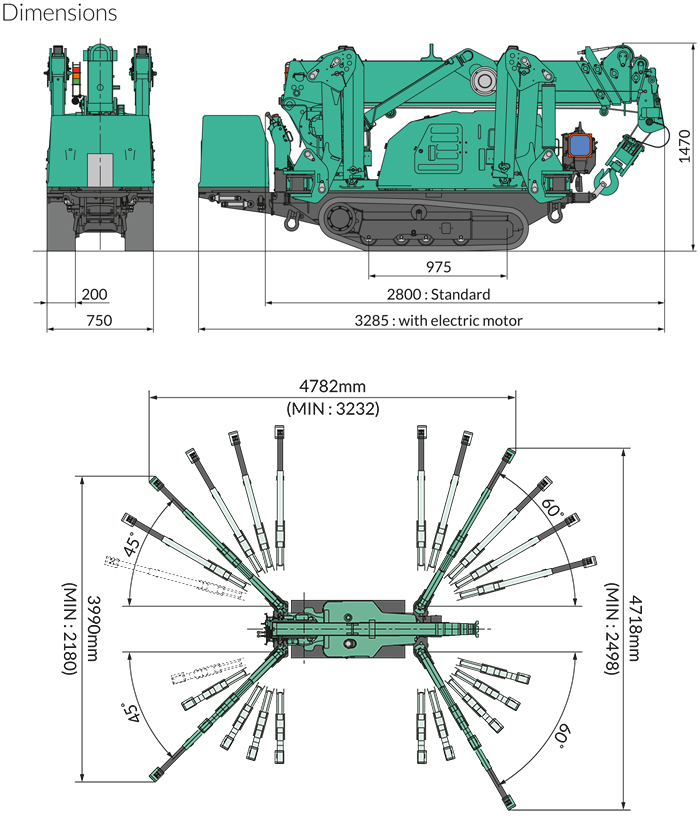

Diagram, samlet størrelse


Klikk på bildet for større bilde
Utriggerstørrelsesdiagram

Klikk på bildet for større bilde

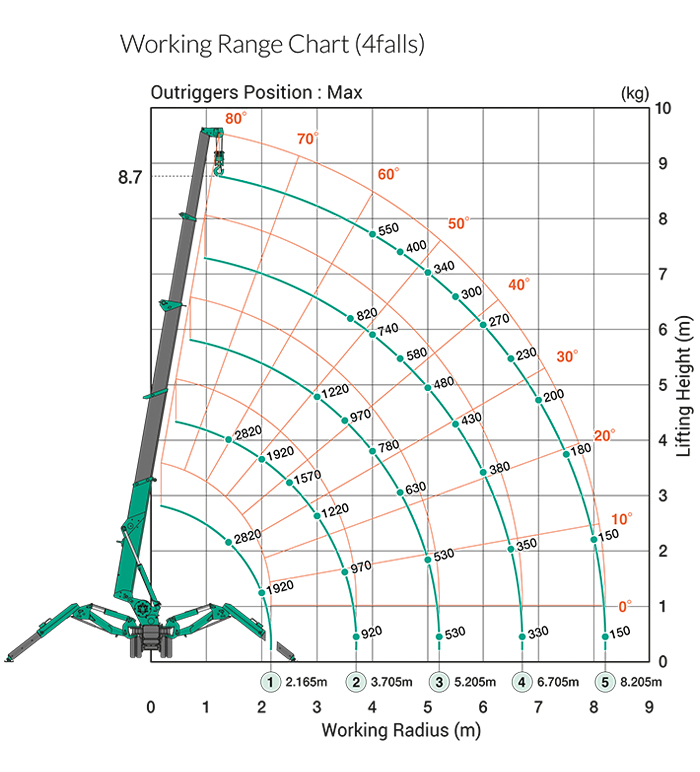

Arbeidsrekkeviddediagram

Klikk på bildet for større bilde

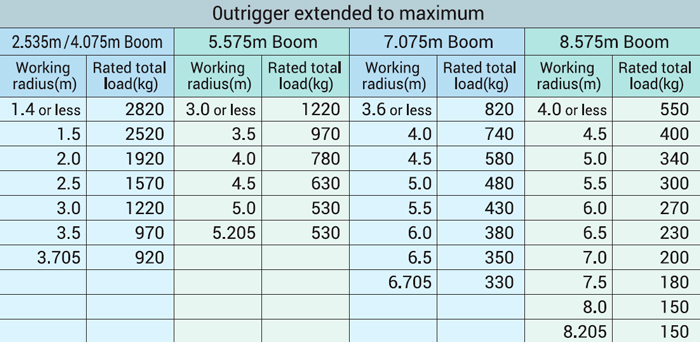

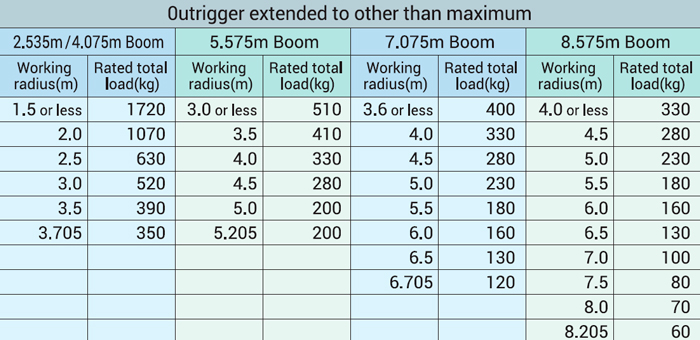

Diagram, total nominell last




Klikk på bildet for større bilde
