Maeda Mini Cranes LC383M-5B



Maeda LC383M-5B er belte-minikran med en Kapasitet På 2,93 tonn. LC383 er primært utviklet for brug i områder der plassen er svært trang eller BEGRENSET, dette på grunn av det svært kompakte marktrykket. Har ikke behov for støtteben og nær null-halesving.

Denne minikranens spesielle egenskaper er "plukke og bære" kapasitet på 1465 Kg.   Og inkluderer frontskjær for masse avretting.
 8,7 meter teleskopisk bom, et ÅPENT menn beskyttet førerhus for operatører og en totalvekt På 4400kg. Gummi Pad.

  • 2,93 t Maks Kapasitet
  • 9,3 m Maks arbeidshøyde (MWh)
  • 1465kg Plukk og Carry funksjon
  • Skjær (henger fester begge ender)
  • Programmerbar Moment begrenser
  • Stål belter (valgfritt gummi belter)
  • Hydrostatisk Transmisjon
  • 4 høst / 2 Fall krokvaier
  • Tilt Sensor / Alarm
  • KRAFTIG Vinsj
  • Hydraulisk skivebrems
  • Automatisk femkantede seksjonsbom
  • Minimal Hale Sving
  • Valgfri monteringsjibb


Klikk på bildet for større bilde


Løftekapasitet

2,93 t x 1,5 m

Motor

Diesel

Dimensjoner
(Mm)

Høyde: 2495
Bredde: 1740
Lengde: 4020
Vekt: 4400 kg


Spesifikasjon
Krankapasitet
Maks.
2,93 t x 1,5 m
Arbeidsradius
Maks.
8,38 m x 0,20 t
Løftehøyde
Maks.
9,3 m x 1,19 t
Dimensjoner
LC383M-5B
4020mm x 1740mm x 2495mm
Vekt
LC383M-5B
4500kg
Krokhastighet
To Speed
19,5 m / min. (4 Blokker)
Heiswire
Standard

IWRC 6xWS (26) Ø 8 x 73m
Teleskopisk system
Bomlengde
Teleskophastighet
Bomtype
3.18m - 8.71m
5,53 m / 15,5 sek

Helautomatisk 4-delt pentagonal teleskopisk bom
Bom-heisesystem
Heisevinkel /-hastighet
0 º til 80 º / 14 sek
Dreiesystem
Dreievinkel /-hastighet
360 º kontinuerlig / 2,5 o / min
Drev
Type
Begge sider med Uavhengig styringskontroll, med hydraulisk stempelmotor innebygd automatisk Brems, planet-reduksjonsgir, kjedehjulsbelte.
Framdriftshastighet
Kjørehastighet
Stigeevne
Beltelengde x bredde
Marktrykk
2,7 - 5 km / t
20 °
1650mm x 300mm (Track dimensjoner)
0,44 kgf / cm ²

Motor
Model
Type
Nominell EFFEKT
Drivstoff / drivstofftank-Kapasitet
Yanmar 3TNV88
21,5 Kw / 2 400 o / min
Electric Starter
Diesel /
42L
Standardutstyr
Overwind vern, hydrauliske sikkerhetsventil, ståltau låsen, nivå, sikkerhetssperre, sidespeil, maskin kropp inklinasjon alarm, EMO-bryter, øyeblikk limiter, roterende lampe, datalogger, blade / kran sperreanordningen.
Tilleggsutstyr
Single fall krok, gummi Pads,  Jibbkrok 500kg..

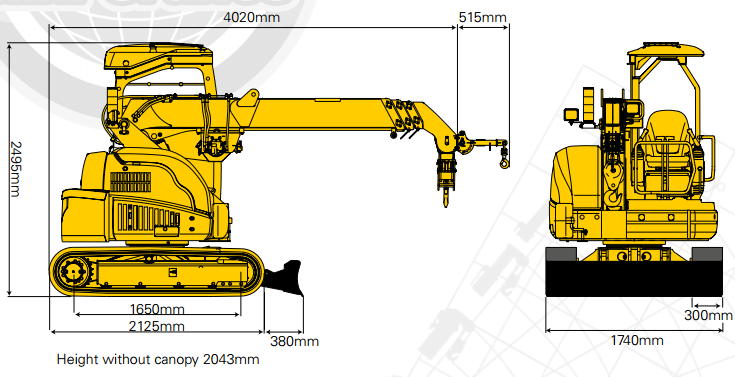

Diagram, samlet Størrelse

Klikk på bildet for større bilde

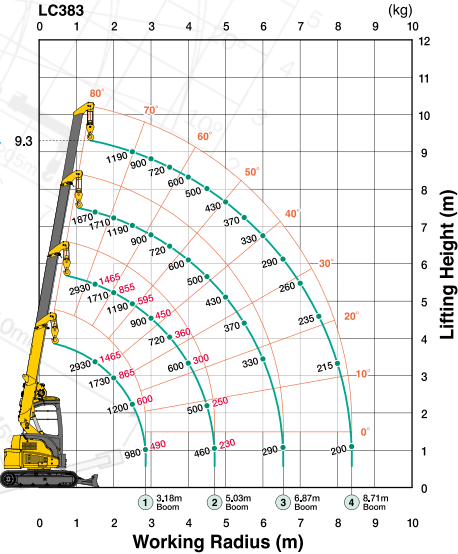

Arbeidsrekkeviddediagram

Klikk på bildet for større bilde

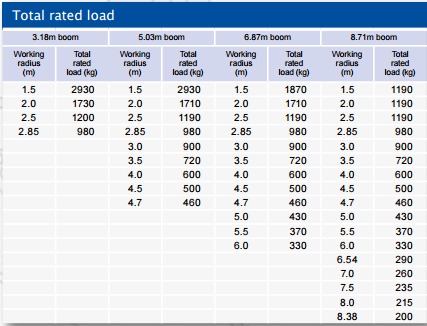

Diagram, total nominell siste


Klikk på bildet for større bilde
